Ogniwo vs. Pakiet, dlaczego markowe ogniwa nie zwalniają Cię z certyfikacji?

Wielu konstruktorów i producentów rowerów elektrycznych, hulajnóg czy warsztatów wykonujących jednostkowe dedykowane pakiety bateryjne wychodzi z założenia: Używam oryginalnych ogniw Samsung, LG lub Panasonic, które mają wszystkie certyfikaty. Zgrzewam je, dodaję BMS i gotowe. Mój produkt jest bezpieczny i legalny.

Niestety, w świetle prawa i fizyki, jest to jeden z najgroźniejszych mitów w branży. Nowe Rozporządzenie Bateryjne UE oraz przepisy traktują zmontowany pakiet jako zupełnie nowy produkt.

Wyjaśniamy, dlaczego certyfikat na ogniwo nie przechodzi na pakiet, jakie tortury musi przetrwać Twoja bateria w laboratorium i gdzie przebiega cienka granica między rowerem a pojazdem wymagającym homologacji.

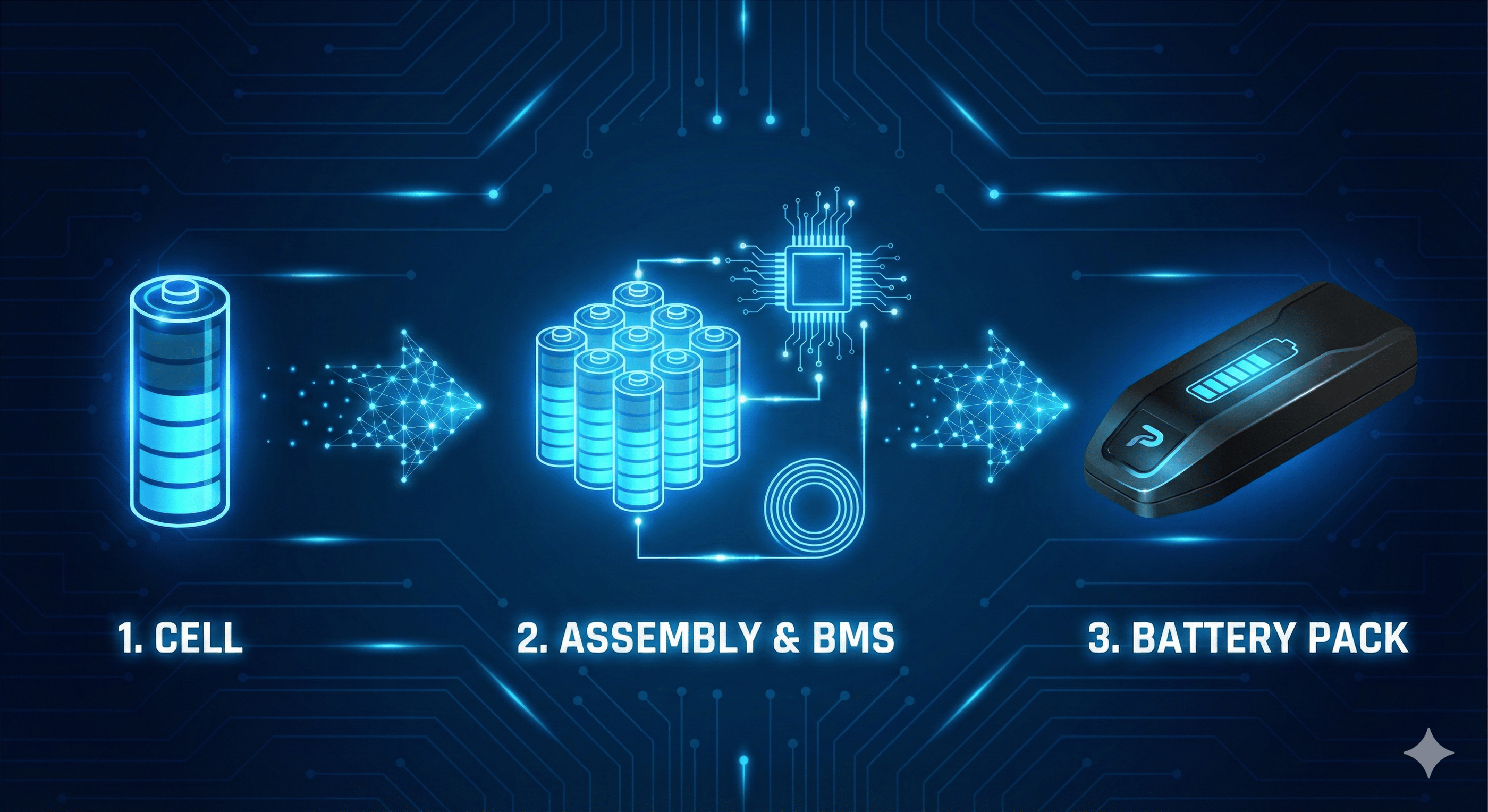

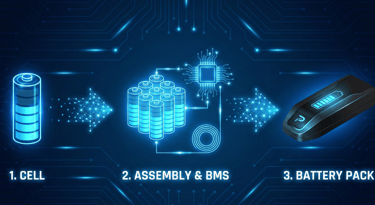

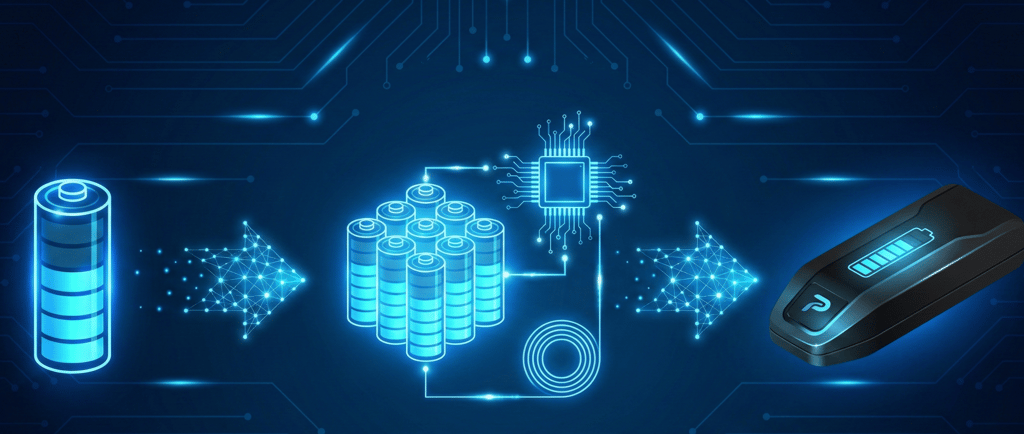

Ogniwo a pakiet bateryjny, fundamentalna różnica.

Aby zrozumieć problem, musimy zdefiniować dwa pojęcia, które prawo traktuje rozdzielnie:

Ogniwo: To podstawowy element elektrochemiczny (np. popularne "paluszki" jak 18650, 21700 lub ogniwa pryzmatyczne czy również typu pouch). Producent ogniwa (np. Samsung, LG, Sony, Molicell, Panasonic) gwarantuje bezpieczeństwo chemii wewnątrz metalowej obudowy.

Pakiet/Akumulator: To system złożony z wielu ogniw połączonych szeregowo i równolegle, wyposażony w elektronikę zabezpieczająco-sterującą (BMS), okablowanie, obudowę i system zarządzania ciepłem w przypadku dużych aplikacji takich jak ESS i automotive.

Dlaczego "matematyka certyfikacji" nie działa?

Fakt, że ogniwo jest bezpieczne, nie oznacza, że bezpieczne jest ich połączenie.

• Ingerencja termiczna: Proces zgrzewania, spawania ogniw generuje ciepło, które może trwale uszkodzić separatory wewnątrz ogniwa lub je rozszczelnić .

• Montaż ogniw: w tzw. Cell holderach, nieodpowiednie spasowanie spowoduje zrywanie punktów łączących ogniwo z często używanymi taśmami niklowymi, miedziano-niklowymi.

• BMS (Battery Management System): To kluczowy element bezpieczeństwa. Certyfikat ogniwa nie mówi nic o tym, czy Twój BMS zadziała prawidłowo i odetnie zasilanie przy np. przeładowaniu, przegrzaniu.

• Zagrożenie zwarciem: W pakiecie ogniwa są upakowane ciasno. Wibracje (np. podczas jazdy rowerem) mogą przetrzeć izolację i doprowadzić do zwarcia wewnątrz baterii, nawet jeśli pojedyncze ogniwo jest sprawne.

Pułapka "Custom E-bike" i przepisy w Polsce (20 vs 25 km/h)

Dla firm składających własne pakiety, kluczowa jest klasyfikacja pojazdu. Warto pamiętać, że polskie przepisy (od maja 2021) wprowadziły ważne rozróżnienie między rowerem a hulajnogą.

Rower ze wspomaganiem (EPAC / Pedelec)

Pojazd nie wymaga homologacji, jeśli spełnia warunki normy EN 15194 oraz Prawa o Ruchu Drogowym:

• Moc silnika: max 250 W.

• Wspomaganie wyłącza się po przekroczeniu 25 km/h.

• Wspomaganie działa tylko podczas pedałowania.

Hulajnoga elektryczna (e-scooter) w Polsce

Tutaj uwaga! W Polsce limit prędkości dla hulajnóg jest niższy niż unijny standard dla rowerów.

• Maksymalna prędkość konstrukcyjna: 20 km/h (a nie 25 km/h!).

• Jeśli Twoja hulajnoga rozwija 25 km/h, w świetle polskich przepisów może zostać uznana za motorower wymagający homologacji i rejestracji.

Speed Pedelec i mocne "Customy" (Kategoria L)

Jeśli Twój pojazd przekracza powyższe parametry (np. rower jadący 45 km/h lub hulajnoga powyżej 20 km/h), staje się pojazdem kategorii L (motorowerem). Konsekwencje: Obowiązkowa Homologacja Typu i testy baterii zgodne z regulaminami EKG ONZ.

Laboratorium tortur, czyli jakie badania powinien przejść Twój pakiet?

Zanim producent baterii wyda deklarację zgodności CE musi przejść badania zgodnie z normami UN 38.3 (transport), EN62133-2 czy również EN 50604-1 w przypadku rowerów elektrycznych, poddajemy ją serii testów symulujących najgorsze scenariusze z życia. Twój pakiet musi przetrwać je bez pożaru, wybuchu i wycieku.

Oto na co fizycznie musi być odporna Twoja bateria:

I. Odporność mechaniczna czyli symulacja wypadków i transportu

• Test wibracyjny (Vibration): Bateria jest trzęsiona godzinami w różnych płaszczyznach. Symuluje to wieloletnią jazdę po kostce brukowej lub transport w ciężarówce. Test sprawdza, czy zgrzewy nie pękają, a śruby się nie odkręcają.

• Test udarowy (Shock): Gwałtowne uderzenia o dużej sile. Symuluje to wjechanie w dziurę, upadek paczki kurierskiej lub kolizję.

• Test zgniatania i uderzenia (Crush/Impact): Jedno z najważniejszych badań. Symuluje wypadek komunikacyjny, w którym konstrukcja roweru lub hulajnogi ulega deformacji, miażdżąc baterię. Obudowa i ogniwa muszą to wytrzymać bez zapłonu.

II. Odporność środowiskowa czyli pogoda i samolot

• Szok termiczny (Thermal Cycling): Baterię schładzamy do -40°C, a potem szybko ogrzewamy do +72°C. Procedurę powtarzamy wielokrotnie. Sprawdza to szczelność uszczelek i zachowanie chemii wewnątrz ogniw przy skrajnych zmianach temperatur.

• Symulacja wysokości (Altitude Simulation): Bateria trafia do komory podciśnieniowej, gdzie ciśnienie obniżane jest do 11.6 kPa, co symuluje warunki na wysokości ok. 15 000 metrów.

III. Bezpieczeństwo elektryczne. Czy BMS działa?

• Zewnętrzne zwarcie (External Short Circuit): W procedurach testowych celowo zwiera się bieguny baterii w pełni naładowanej. Prawidłowo zaprogramowany BMS musi wykryć udar prądowy i rozłączyć obwód w czasie liczonym w milisekundach. Jeśli zabezpieczenie nie zadziała, energia zwarcia doprowadzi do lawinowego wzrostu temperatury, gwałtownego odgazowania i w konsekwencji do zapłonu baterii.

• Przeładowanie (Overcharge): Podajemy napięcie i prąd wyższe niż zalecane. Test sprawdza, co się stanie, gdy użytkownik podłączy zepsutą lub nieoryginalną ładowarkę.

Lista kontrolna norm dla Twojego produktu

Jako twórca pakietu bateryjnego, jesteś prawnie odpowiedzialny za pomyślne przejście tych testów dla gotowego produktu. Norma rowerowa EN 15194 nie jest już "samotną wyspą", wymusza ona stosowanie specjalistycznych norm bateryjnych.

• UN 38.3: Niezbędne minimum do wysyłki (transport). Bez tego kurier nie przyjmie paczki.

• EN 50604-1: Kluczowa norma dla baterii do lekkich pojazdów elektrycznych (rowery, hulajnogi). Jest znacznie bardziej rygorystyczna mechanicznie niż normy dla elektroniki użytkowej.

• IEC 62133-2: Standard ogólny dla bezpieczeństwa akumulatorów przenośnych.

• Kompatybilność Elektromagnetyczna (EMC): Bateria z elektroniką nie może zakłócać pracy innych urządzeń i być podatna na zakłócenia

Źródła prawne do weryfikacji

Nie wierz nam na słowo, sprawdź przepisy u źródła:

1. Rozporządzenie (UE) 2023/1542 (Nowe Rozporządzenie Bateryjne).

2. Ustawa Prawo o ruchu drogowym (Definicje hulajnogi elektrycznej i roweru).

3. Norma PN-EN 15194:2017 (Rowery, Rowery z napędem elektrycznym, EPAC).

Tworzenie własnych pakietów bateryjnych to proces produkcyjny, a nie tylko montażowy. Użycie markowych ogniw to świetny start, ale zaledwie 10% sukcesu certyfikacyjnego.

W DLP Poland pomagamy przejść przez ten labirynt. Weryfikujemy dokumentację Twoich dostawców ogniw, przeprowadzamy testy w bezpiecznych warunkach laboratoryjnych i doradzamy, jak legalnie wprowadzić na rynek baterie do e-mobilności.
